液晶顯示全自動落錘衝擊試驗機

產品分類：衝擊試驗機及拉床、低溫槽

產品概述：該衝擊試驗機用來對金屬材料在動負荷下抵抗衝擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式衝擊試驗機的檢驗》。按國標GB/T229-2007《金屬材料夏比擺錘衝擊試驗方法》對金屬材料進行衝擊試驗。

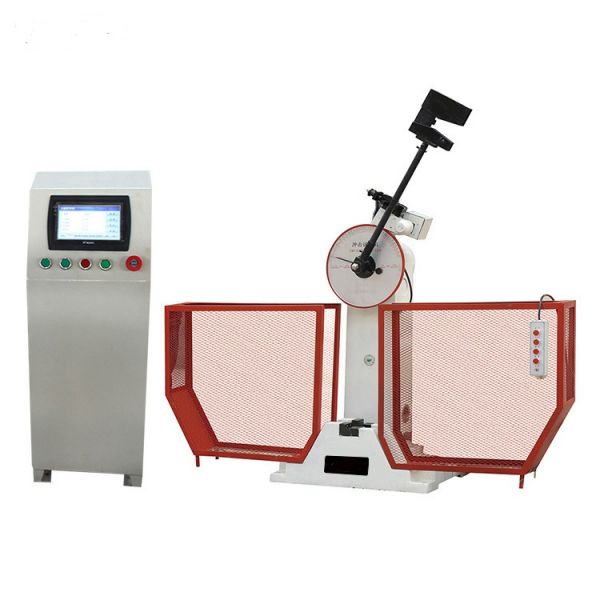

液晶顯示全自動落錘衝擊試驗機主機

u 由主機、低溫裝置、送料機構及自動定位機構組成。

u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型，試樣簡支梁式支承；

u 衝擊刀采用螺釘安裝固定，更換簡單方便；

u 專用送料裝置自動送料，試樣自動端麵定位，測試精確可靠；

u 運行成本低，尤其對於低溫測試，考慮不同運行方式的成本小化；

u 有安全防護銷及安全防護網。

液晶顯示全自動落錘衝擊試驗機 產品技術參數

產品型號	JBDW-300D
控製方式	計算機全自動控製
衝擊能量	300J 150J
小讀數值	1J
衝擊速度	5.2m/s
擺錘預揚角	150°
角度準確度	±0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
衝擊刀刃圓角	R2.0～2.5mm(R8mm)
衝擊刀刃厚度	16mm
試樣盒容量：	6個均冷4個
製冷範圍：	室溫～-190℃
控溫精度	±3℃
製冷方式	液氮製冷
擺錘中心至衝擊點距離	750mm
標準試樣尺寸	10×10(7.5或5)×55mm
衝擊擺錘配置	150J/300J各一個
主機外形尺寸	2124×600×1340mm
整機重量	750Kg
供電電源	三相四線製50Hz /380V

液晶顯示全自動落錘衝擊試驗機 產品標準配置

? 標準主機

u 衝擊試驗機主機一台；

u 自動送料及定位裝置共一套；

u 低溫製冷裝置一套；

u 衝擊擺錘二個；

u 內六角扳手S=12一件；

u 支座調校器一支；

u 試樣對中器一支；

u 換擺拆卸器一件；

u 地腳螺釘四個；

u 衝擊試驗防護網一套；

u 聯想品牌計算機一台；

u HPA4彩色噴墨打印機一台；

u 衝擊試驗機專用測控係統一套；

u WINDOWS操作環境下的衝擊試驗機專用軟件一套。
