地鐵空氣彈簧軸向剛度試驗機

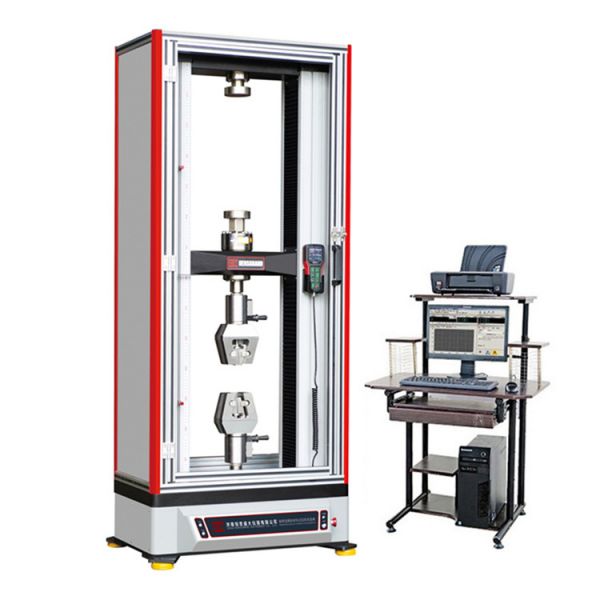

地鐵空氣彈簧軸向剛度試驗機

產品分類：彈簧試驗機

產品概述：地鐵空氣彈簧軸向剛度試驗機產品詳情

地鐵空氣彈簧軸向剛度試驗機產品詳情是麵向機車彈簧製造企業研製的彈簧負荷試驗機，除了具有常規彈簧試驗機的測試功能外，還可用於地鐵車輛的空氣彈簧做橫向剛度、軸向剛度、橫向力、軸向力、偏移方向、偏移角度等力學性能的試驗。

地鐵空氣彈簧軸向剛度試驗機控製係統：

1）計算機控製係統，Windows中文操作界麵，試驗機的全部操作通過計算機鍵盤和鼠標完成，計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等。實驗過程中實時采集數據、使用Access大型數據庫進行數據存儲，方便用戶資源共享以及再分析，同時，繪製試驗力—變形，試驗力-剩餘高度以及剛度曲線，能進行曲線放大或縮小，曲線的局部放大，並且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移，具有曲線打印預覽功能。試驗完成後數據自動處理，可隨時查看試驗結果以及打印試驗報告，試驗報告格式可根據用戶的不同要求更改。試驗機對試驗數據的處理完全符合彈簧試驗機的標準。

2）可以進行數字化調零和標定。

3）試驗數據采用數據庫管理方式，便於查詢和維護。

4）軟件係統的操作可以實現三級用戶管理，安全、方便、快捷。

5）控製軟件主要采用模塊化設計理念，整個軟件分為采集模塊、自動控製模塊，數據庫管理模塊、數據分析模塊及試驗參數配置模塊等六大模塊實現，通過這幾大模塊的有機結合降低程序的複雜性，使程序設計、調試和維護及使用操作簡單化。

6）可以設置十個檢測點。可以對彈簧設定預壓縮高度進行預壓縮，預壓縮次數可以隨意設定。

7）批量試驗很大程度上方便了用戶的使用，設置試驗次數後，試驗機根據設置的次數自動試驗，無需人工幹預。

8）試驗過程中實現高速逼近，低速采集，保證了試驗機數據采集的高效性和準確性。

9）自行設置試驗速度，試驗完成後自動返回到初始位置。

10）具有過載自動停機功能。

11）不管是橫向測量還是軸向測量，通過軟件都能實現負荷傳感器所發生位移的自動消除，保證位移測量裝置測量到的位移全部是彈簧本身的位移，實驗過程中的機械變形和傳感器變形引起的誤差不進入到測量係統中。

地鐵空氣彈簧軸向剛度試驗機技術參數：

序號	檢驗項目	技術要求
1	試驗力	軸向	橫向
		300kN	20kN
2	試驗力有效測量範圍	1%-100%
3	試驗力小讀數值	軸向	橫向
		0.01kN	0.001kN
4	位移小分辨率	0.01mm
5	試驗力示值相對誤差	精確測量範圍內≤±1.0%
6	試驗機精度等級	1級
7	位移示值精度	±（50+0.15L）μm,注：L為測定的任意位置距離。單位：（mm）
8	試驗機有效試驗行程	軸向	橫向
		800mm	X向 ±50mm	Y向 ±50mm
9	軸向上、下壓盤平行度誤差	≤0.2mm
10	軸向上、下壓盤偏移量誤差	≤1.0mm
11	軸向加載速度	0.005mm/min～300 mm/min（無級調速）
12	橫向加載速度	0.02mm/min～200 mm/min （無級調速）
13	速度精度	速率＜10mm/min時，為設定值的±1%以內；速率≥10mm/min，為設定值的±0.5%以內；
14	軸向壓盤直徑	∮500mm
15	主機工作台左右跨度尺寸	700mm
16	主機工作台前後寬度尺寸	380mm
17	機器總功率	8.5kW
18	電源電壓（三相四線，須可靠接地）
